一、產品[WM-Static平衡閥]概述:
產品名稱:WM-Static平衡閥
產品概述:凱斯特牌WM-Static平衡閥系列是一種具有特殊功能的調節型閥門,具有良好的流量特性,能夠合理地分配流量,實現流量定量,可以有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。由于該閥門設有開啟度指示、開度鎖定裝置及用于流量測定的總水量控制在合理的范圍內,從而克服了“大流量,小溫差”的不合理現象。該產品是供熱系統中的理想產品。WM-Static平衡閥系列既可安裝在供水管上,也可以安裝在回水管上,一般我們建議安裝在回水管上,尤其對于高溫環路,為方便調試,更要裝在回水管上,安裝了平衡閥的供(回)水管不必再設截止閥。
技術規范:公稱壓力:1.6MPa 工作介質:冷熱水、燃?xì)狻⒂偷?br /> 工作溫度:T≤110℃ 螺紋標準:55°英制管螺紋
結構與說明:1、采用了新型的“O”形圈密封結構,既保證了密封的良好,無滲透現象,也使調節閥門時手柄旋轉輕便自如;
2、采用傾斜式閥心和閥桿,使閥內流體比垂直式閥心和閥桿更流暢,性能更優良;
3、閥桿采用螺桿套筒式結構,增大閥門開度,閥桿不升高,因此大大減小了安裝空間;
4、采用數碼方式顯示閥門開度,使開度指示更加精確、直觀、清晰;
5、閥體結構經計算機模擬設計,既保證了閥體強度,也使閥門總體重減輕近30%,便于安裝、搬運;
6、平衡閥閥體采用熱鍛工藝成型,顯著提高機械性能,表面平整光潔,外形精致美觀;
7、閥芯、閥桿、鎖定桿、為關鍵零部件全部采用黃銅制造,顯著提高機械性能和使用壽命。
二、采用標準:
法蘭連接尺寸 | 結構長度 | 壓力試驗 |
DIN、ANSI、GB(適合中國地區) | DIN、ANSI | API 598 |

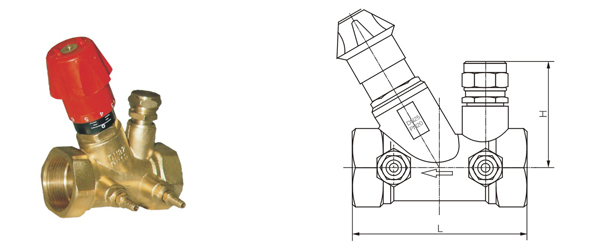

DN(mm) | L | H |
15 | 94 | 60 |
20 | 94 | 60 |
25 | 104 | 62 |
32 | 115 | 65 |
40 | 120 | 68 |
50 | 140 | 72 |
