一、產品[高溫電磁閥]的詳細資料：
產品型號：ZCZGZCZH
產品名稱：高溫電磁閥
產品特點：本閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。高溫磁閥價格,高溫磁閥廠家,高溫磁閥報價。
二、工作原理：
電磁鐵通電后，連桿被提升，隨著轉軸開始轉動，這運動作用于導閥而開主閥; 斷電后，在銜鐵自重及返回彈簧作用下，關上導閥，導閥關閉后，靠壓差關閉主閥。

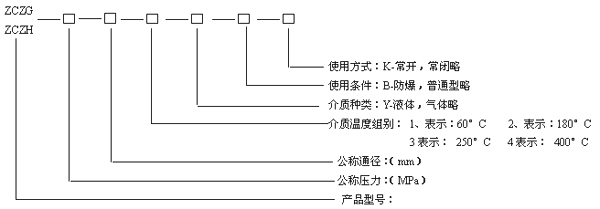

三、型號規格說明：
四、技術參數：
|
介質溫度°C |
ZCZG |
≤250 |
|||||||||
|
ZCZH |
≤400 |
||||||||||
|
公稱壓力（MPa） |
ZCZG |
2.5 |
|||||||||
|
ZCZH |
4.0 |
||||||||||
|
工作壓差（MPa） |
ZCZG |
0～2.5 |
|||||||||
|
ZCZH |
0～4.0 |
||||||||||
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
功耗（VA） |
170VA |
480VA |
|||||||||
|
電源電壓 |
AC220V，其余規格可作特殊訂貨36V、24V、12V |
||||||||||
|
額定流量（KV） |
按JB/T7352-94規定 |
||||||||||
|
泄漏（ml/min） |
按JB/T7352-94.F規定 |
||||||||||
五、凱斯特牌高溫電磁閥安裝尺寸：
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
41 |
14 |
2 |
4 -Φ14 |
|
15 |
160 |
298 |
95 |
65 |
45 |
14 |
2 |
4 -Φ14 |
|
20 |
200 |
304 |
105 |
75 |
55 |
16 |
2 |
4 -Φ14 |
|
25 |
200 |
304 |
115 |
85 |
65 |
16 |
2 |
4 -Φ14 |
|
32 |
200 |
314 |
140 |
100 |
78 |
18 |
2 |
4 -Φ14 |
|
40 |
160 |
460 |
150 |
110 |
85 |
18 |
3 |
4 -Φ18 |
|
50 |
300 |
460 |
165 |
125 |
100 |
20 |
3 |
4 -Φ18 |
|
65 |
340 |
433 |
180 |
145 |
120 |
22 |
3 |
8 -Φ18 |
|
80 |
380 |
433 |
200 |
160 |
135 |
22 |
3 |
8 -Φ18 |
|
100 |
430 |
461 |
235 |
190 |
160 |
24 |
3 |
8 -Φ22 |
訂貨須知：
一、①高溫電磁閥產品名稱與型號②高溫電磁閥口徑③高溫電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的高溫電磁閥型號，請按高溫電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
