一、產品[Q46F Q346F四通球閥]詳細資料:
Q46F Q346F四通球閥原理:
球閥是由旋塞演變而來的,它的啟閉件作為一個球體,利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向,設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好,而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啟閉,球閥是近十幾年來發展最快的閥門品種之一。特別是在美、日、德、法、意、西、英等工業發達國家,球閥的使用非常廣泛,使用品種和數量仍在繼續擴大,并向高溫、高壓、大口經、高密封性、長壽命、優良的調節性能以及一閥多功能方向發展,其可靠性及其他性能指標均達到較高水平,并已部分取代閘閥、截止閥、節流閥。隨著球閥的技術進步,在可以預見的短時見內,特別是在石油天然氣管線上、煉油裂解裝置上以及核工業上將有更廣泛的應用。此外,在其他工業中的大中型口徑、中低壓力領域,球閥也將會成為主導的閥門類型之一。球閥是本世紀50年代問世的一種閥門,在半個世紀的時間里,球閥已發展成為一種主要的閥類。球閥主要用于截?cái)嗷蚪油ń橘|(zhì),也可用于流體的調節與控制,V型球閥能夠進行比較精確的流量調節與控制,而三通球閥則用于分配介質和改變介質的流向。與其它閥類相比,球閥具有如下的一些優點:
Q46F Q346F四通球閥作用
1、流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、開關迅速、方便,只要閥桿轉動90°,球閥就完成了全開或全關動作,很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造,易于保證密封,而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動,因此閥桿的填料密封不易被破壞,而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動,故容易實現自動化控制和遠距離控制,球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑,不易沉積介質,可以進行管線通球。
Q46F四通球閥標準
公稱壓力或壓力級:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。
公稱通徑或口徑:DN6~900、NPS 1/4 ~36。
連接方式:法蘭、對焊、螺紋、承插焊等。
適用溫度:-196℃~540℃。
驅動方式:手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動。
閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
Q46F四通球閥選型
球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。球閥主要供開啟和關閉管道和設備介質之用。
四通球閥優點
球閥主要優點如下:
適用于經常操作,啟閉迅速、輕便。
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。
Q46F四通球閥缺點
球閥主要缺點如下:球閥按結構形式可分為:浮動球閥、固定球閥、彈性球閥和油封球閥;按通道可分為直能式、角式和三通式等,三通式又可分為T形和L形兩種。按連接方工可分為螺紋式連接、法蘭連接和焊接式三種。
球閥安裝與維護應注意以下事項:
1. 要留有閥柄旋轉的位置。
2. 不能用作節流。
3. 帶傳動機構的球閥應直立安裝。
結構特點及用途
1、流體阻力?。呵蝮w和閥體的連接管道截面相等,且球體通道采用圓弧連接,介質通過球體時,流體阻力小。
2、密封性能: 閥座采用具有一定彈性變形和高強度的PTFE材料,達到良好密封性能保證了閥門的穩定性。
3、使用壽命長: 閥門的閥芯和光頸材料采用奧氏不銹鋼,閥座材料選用PTFE, 能達到良好的抗腐蝕性作用,延長了閥門使用壽命。
Q46F四通球閥執行標準
I 設計和制造:GB/T12237-1989; APl608。
2.檢驗和試驗:GB/T13927-1992; APl 598。
3 法蘭連接:JB/T79]一2-1994; ASME/ANSI B165。
四通球閥介質流向原理
“LL’’型四通球閥只需操作板手或執行器將球體轉動90’,可同時對兩種介質的流向進行切換,即方便而迅速,實現一閥多用的效果。
常見名稱:四通球閥、四通換向閥、四通四密封球閥

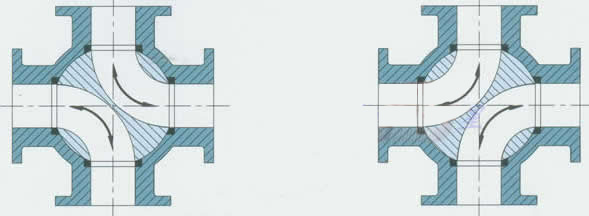

LL型介質切換圖
二、Q46F Q346F四通球閥主要性能規范Chief property and specification
試驗壓力Test pressure 單位MPa
公稱壓力PN Nominal pressure |
常溫最大工作壓力The greatest working pressure of the norma atmospheric temperature |
殼體試驗壓力Test pressure of the shell |
氣密封試驗壓力Angtry sealed test pressure |
高壓密封試驗壓力Sealed test pressure of high pressure |
1.5 |
1.6 |
2.4 |
0.6 |
1.76 |
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
Class150 |
2.0 |
3.0 |
0.6 |
2.2 |
三、Q46F Q346F四通球閥使用范圍Scope of application
殼體材料Shell material |
閥座材料Valve seat material |
適用溫度Suitable temperature |
適用介質Suitable medium |
碳鋼C型Carbon steel C type |
聚四氟乙烯PTFE |
≤150℃ |
水,蒸汽,石油等Water ,vapour,oil,etc |
對位聚苯Counterpoint polyphenyl |
≤300℃ |
||
鉻鎳鈦鋼P(yáng)型Cr,Ni,Ti steel P type |
聚四氟乙烯PTFE |
≤150℃ |
硝酸類Nitric acid |
對位聚苯Counterpoint polyphenyl |
≤200℃ |
||
鉻鎳鉬鈦鋼R型Cr,Ni,Mo,Ti steel R type |
聚四氟乙烯PTFE |
≤150℃ |
醋酸類Acetic acid |
對位聚苯Counterpoint polyphenyl |
≤200℃ |
四、主要零件材料 Meterial for main parts
閥體、閥蓋、Valve body, valve covering |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
ASTM |
WCB |
CF8 |
CF8M |
||||
球體Ball |
GB |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
ASTM |
420 |
304 |
316 |
||||
閥桿Valve stem |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
ASTM |
420 |
304 |
316 |
||||
閥座、密封面Valve seat、Seal the surface |
GB |
2Cr13/PTFE |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
|||
ASTM |
420/PTFE |
304/PTFE |
316/PTFE |
||||
填料Packing |
GB |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
ASTM |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
|
螺栓Bolt |
GB |
35 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
||||
螺母Nut |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
ASTM |
A194 2H |
A194-8 |
A194-8 |

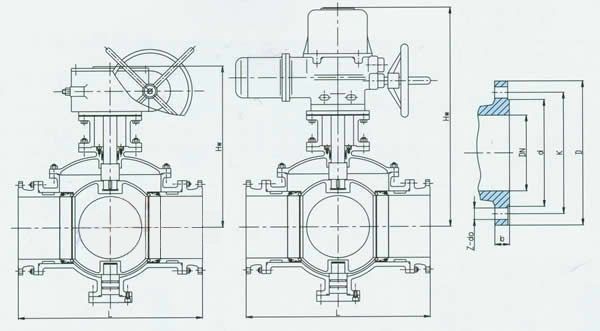

五、主要連接尺寸 Size of main connection
公稱壓力PN Nominal pressure |
公稱通徑DN Nominal Diameter |
尺寸Size |
|||||||||
L |
L0 |
D |
K |
d |
Y |
b |
Z-¢d0 |
Hw |
Hd |
||
1.6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
- |
16 |
4-¢18 |
205 |
265 |
65 |
320 |
160 |
185 |
145 |
120 |
- |
18 |
4-¢18 |
245 |
295 |
|
80 |
320 |
160 |
200 |
160 |
135 |
- |
20 |
8-¢18 |
305 |
345 |
|
100 |
370 |
185 |
220 |
180 |
155 |
- |
20 |
8-¢18 |
340 |
420 |
|
125 |
510 |
255 |
250 |
210 |
185 |
- |
22 |
8-¢18 |
425 |
465 |
|
150 |
510 |
255 |
285 |
240 |
210 |
- |
24 |
8-¢23 |
450 |
505 |
|
200 |
580 |
290 |
340 |
295 |
265 |
- |
26 |
12-¢23 |
480 |
525 |
|
250 |
670 |
335 |
405 |
355 |
320 |
- |
30 |
12-¢25 |
530 |
565 |
|
300 |
760 |
380 |
460 |
410 |
375 |
- |
30 |
12-¢25 |
585 |
630 |
|
350 |
850 |
425 |
520 |
470 |
435 |
- |
34 |
16-¢25 |
625 |
675 |
|
400 |
980 |
490 |
580 |
525 |
485 |
- |
36 |
16-¢30 |
670 |
710 |
|
450 |
1080 |
540 |
640 |
585 |
545 |
- |
40 |
20-¢30 |
705 |
770 |
|
500 |
1220 |
610 |
715 |
650 |
608 |
- |
44 |
20-¢34 |
765 |
825 |
|
600 |
1360 |
680 |
840 |
770 |
718 |
- |
48 |
20-¢41 |
840 |
945 |
|
700 |
1750 |
875 |
910 |
840 |
788 |
- |
50 |
24-¢41 |
1050 |
1110 |
|
800 |
1850 |
925 |
1025 |
950 |
898 |
- |
52 |
24-¢41 |
1125 |
1220 |
|
900 |
2050 |
1025 |
1125 |
1050 |
998 |
- |
54 |
28-¢41 |
1260 |
1315 |
|
1000 |
2150 |
1075 |
1255 |
1170 |
1110 |
- |
56 |
28-¢48 |
1325 |
1385 |
|
1200 |
2450 |
1225 |
1485 |
1390 |
1325 |
- |
58 |
32-¢54 |
1395 |
1450 |
六、主要連接尺寸 Size of main connection
公稱壓力PN Nominal pressure |
公稱通徑DN Nominal Diameter |
尺寸Size |
|||||||||
L |
L0 |
D |
K |
d |
Y |
b |
Z-¢d0 |
Hw |
Hd |
||
2.5MPa |
50 |
260 |
130 |
165 |
125 |
100 |
- |
20 |
4-¢18 |
205 |
265 |
65 |
320 |
160 |
185 |
145 |
120 |
- |
22 |
8-¢18 |
245 |
295 |
|
80 |
320 |
160 |
200 |
160 |
135 |
- |
22 |
8-¢18 |
305 |
345 |
|
100 |
370 |
185 |
230 |
190 |
160 |
- |
24 |
8-¢23 |
340 |
420 |
|
125 |
510 |
255 |
270 |
220 |
188 |
- |
28 |
8-¢25 |
405 |
465 |
|
150 |
510 |
255 |
300 |
250 |
218 |
- |
30 |
8-¢25 |
450 |
505 |
|
200 |
580 |
290 |
360 |
310 |
278 |
- |
34 |
12-¢25 |
480 |
525 |
|
250 |
670 |
335 |
425 |
370 |
332 |
- |
36 |
12-¢30 |
530 |
565 |
|
300 |
760 |
380 |
485 |
430 |
390 |
- |
40 |
16-¢30 |
585 |
630 |
|
350 |
850 |
425 |
555 |
490 |
448 |
- |
44 |
16-¢34 |
625 |
675 |
|
400 |
980 |
490 |
620 |
550 |
505 |
- |
48 |
16-¢34 |
670 |
710 |
|
450 |
1080 |
540 |
670 |
600 |
555 |
- |
50 |
20-¢34 |
705 |
770 |
|
500 |
1220 |
610 |
730 |
660 |
610 |
- |
52 |
20-¢41 |
765 |
825 |
|
600 |
1360 |
680 |
845 |
770 |
718 |
- |
56 |
20-¢41 |
840 |
945 |
|
700 |
1750 |
875 |
960 |
875 |
815 |
- |
60 |
24-¢48 |
1050 |
1110 |
|
800 |
1850 |
925 |
1085 |
990 |
930 |
- |
64 |
24-¢48 |
1125 |
1220 |
|
900 |
2050 |
1025 |
1185 |
1090 |
1025 |
- |
66 |
28-¢54 |
1260 |
1315 |
|
1000 |
2150 |
1075 |
1320 |
1210 |
1140 |
- |
68 |
28-¢58 |
1325 |
1385 |
|
1200 |
2450 |
1225 |
1520 |
1420 |
1350 |
- |
72 |
32-¢58 |
1395 |
1450 |
|
4.0MPa |
50 |
260 |
130 |
165 |
125 |
100 |
88 |
20 |
4-¢18 |
245 |
285 |
65 |
320 |
160 |
185 |
145 |
120 |
110 |
22 |
8-¢18 |
265 |
315 |
|
80 |
320 |
160 |
200 |
160 |
135 |
121 |
22 |
8-¢18 |
320 |
365 |
|
100 |
370 |
185 |
235 |
190 |
160 |
150 |
24 |
8-¢23 |
355 |
465 |
|
125 |
510 |
255 |
270 |
220 |
188 |
176 |
28 |
8-¢25 |
425 |
495 |
|
150 |
510 |
255 |
300 |
250 |
218 |
204 |
30 |
8-¢25 |
470 |
535 |
|
200 |
580 |
290 |
375 |
320 |
282 |
260 |
38 |
12-¢30 |
480 |
565 |
|
250 |
670 |
335 |
450 |
385 |
345 |
313 |
42 |
12-¢34 |
530 |
605 |
|
300 |
760 |
380 |
515 |
450 |
408 |
364 |
46 |
16-¢34 |
585 |
675 |
|
350 |
850 |
425 |
580 |
510 |
465 |
422 |
52 |
16-¢34 |
625 |
705 |
|
400 |
980 |
490 |
660 |
585 |
535 |
474 |
58 |
16-¢41 |
670 |
745 |
|
450 |
1080 |
540 |
685 |
610 |
560 |
524 |
60 |
20-¢41 |
705 |
795 |
|
500 |
1220 |
610 |
755 |
670 |
612 |
576 |
62 |
20-¢48 |
765 |
855 |
|
600 |
1360 |
680 |
890 |
795 |
730 |
678 |
62 |
20-¢54 |
840 |
985 |
訂貨須知:
一、①四通球閥產品名稱與型號②四通球閥口徑③四通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的四通球閥型號,請按四通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
