J41H-10K日標法蘭截止閥

- 產品型號:
- J41H-10K日標
- 產品口徑:
- 15-400mm
- 產品壓力:
- 10-40K
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[J41H-10K日標法蘭截止閥]的詳細資料：

產品名稱：J41H-10K日標法蘭截止閥,JIS日標截止閥,不銹鋼日標法蘭截止閥

產品型號： J41H/W-10K/20K/40K

產品概述：J41H-10K日標法蘭截止閥只適用于全開和全關，不允許作調節和節流。啟標日標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關于日標截止閥的力比開日標截止閥的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

二、日標法蘭截止閥工作原理：

日標法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式/桿升降，手輪不升降，也有升降旋轉桿式〔手輪與閥桿一起旋轉升降，螺母設在閥體上〕。

三、日標法蘭截止閥主要優點

1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。

2、密封面不易磨損、擦傷，密封性較好，壽命較長。

3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。

四、日標法蘭截止閥用途：

廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。

五、日標法蘭截止閥執行標準：

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗—檢驗
JIS B2071 B2081	JIS B2002	JIS B2212 B2214	JIS B2071 B2081	JISB2003

六、日標法蘭截止閥性能規范：

閥體材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCS16A	SCPL1
適用溫度	≤425	≤540	≤275	≤200	≤275	≤200	-45-150
適用介質	水、蒸汽、油品		硝酸類		醋酸類	氨氣液氨

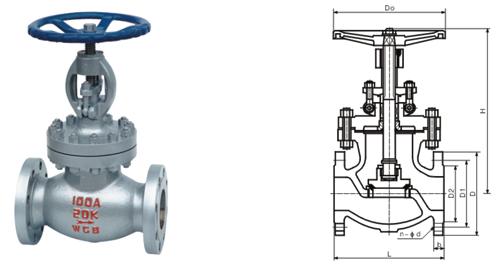

七、日標法蘭截止閥主要外形尺寸：J41H/W-10K

DN		10K
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	95	70	52	12	4-φ15	241	100
20	3/4	117	100	75	58	14	4-φ15	241	100
25	1	127	125	90	70	14	4-φ19	242	130
40	11/2	1165	140	105	85	16	4-φ19	286	160
50	2	203	155	120	100	16	4-φ19	360	200
65	21/2	216	175	140	120	18	4-φ19	380	200
80	3	241	185	150	130	18	8-φ19	415	250
100	4	292	210	175	155	18	8-φ19	465	250
125	5	356	250	21O	185	20	8-φ23	515	300
150	6	406	280	240	215	22	8-φ23	545	350
200	8	495	330	290	265	22	12-φ23	675	450
250	10	622	400	355	325	24	12-φ25	787	600
300	12	698	445	400	370	24	16-φ25	895	650

J41H/W-20K

DN		20K
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	152	95	70	52	14	4-15	259	130
20	3/4	178	100	75	58	16	4-15	281	160
25	1	203	125	90	70	16	4-19	315	200
40	11/2	229	140	105	85	18	4-19	356	200
50	2	267	155	120	100	18	8-φ19	420	200
65	21/2	292	175	140	120	20	8-φ19	465	250
80	3	318	200	160	135	22	8-φ23	490	300
100	4	356	225	185	160	24	8-φ23	590	350
125	5	400	270	225	195	26	8-φ25	690	400
150	6	444	305	260	230	28	12-φ25	760	450
200	8	559	350	305	275	30	12-φ25		450
250	10	622	430	380	345	34	12-27	787	600
300	12	711	480	430	395	35	16-27	895	650

J41H/W-40K

40K
15	1/2	165	115	80	55	20	4-19	259	160
20	3/4	190	120	85	60	20	4-19	281	160
25	1	216	130	95	70	22	4-19	315	200
40	11/2	241	160	120	90	24	4-23	356	230
50	2	292	165	130	105	26	8-19	420	280
65	21/2	330	200	160	130	30	8-23	465	280
80	3	356	210	170	140	32	8-23	490	300
100	4	432	250	205	165	36	8-25	590	400
125	5	508	300	250	200	40	8-27	690	400
150	6	559	355	295	240	44	12-33	760	500
200	8	660	405	345	290	50	12-33	920	500
250	10	787	475	410	355	56	12-33	1080	600
300	12	838	540	470	410	60	16-39	1270	650
350	14	889	585	515	455	64	16-39	1420	650
400	16	991	645	570	515	70	16-39	1600	700

訂貨須知：
一、①J41H-10K日標法蘭截止閥產品名稱與型號②J41H-10K日標法蘭截止閥口徑③J41H-10K日標法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的J41H-10K日標法蘭截止閥型號，請按J41H-10K日標法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
