該系列蝶閥式我公司工程技術人員研制開發的新一代高性能產品,其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截斷或調節介質流量用。該閥門采用三維偏心斜錐形閥座密封,蝶板密封采用新型金屬片與彈性材料層疊而成,嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封,所以密封面摩擦阻力小,關閉時具有越關越緊功能,這樣密封性可靠,開啟確保密封面完全脫離接觸,保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點,且在高曙下能正常使用,克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求,選用不同密封面材料,以保證密封面耐磨損、耐腐蝕、使用壽命長。

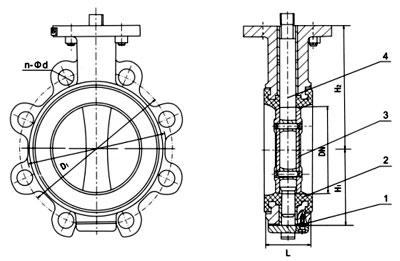

部件列表:1、閥體 2、閥座 3、蝶板 4、閥桿 |
二、主要技術參數
公稱通徑
|
DN(mm)
|
830W
|
830L
|
2"~36"
|
2"~36"
|
||
公稱壓力
|
PN(Mpa)
|
150Lb
|
300Lb
|
試驗壓力
|
強度試驗
|
3.0
|
7.5
|
密封試驗
|
2.2
|
5.5
|
|
適用介質
|
水、蒸汽、油品、海水等
|
||
適用溫度
|
-29℃~425℃
|
三、主要零件材料
名稱
|
材料
|
閥體
|
WCB、CFB、CF8M
|
閥板
|
WCB、CFB、CF8M
|
帆桿
|
304、316、1Cr13
|
密封套
|
316、304
|
填料
|
柔性石墨、氟塑料
|
型號
|
英寸
|
L
|
L1
|
D
|
D1
|
D2
|
H2
|
H1
|
H
|
M
|
Z-d
|
||||||||
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
||||
D315W/F
連
接
尺
寸
|
2"
|
1.72
|
43
|
4.25
|
108
|
6.00
|
152
|
4.75
|
120.5
|
3.62
|
92
|
4.33
|
110
|
11.02
|
280
|
13.58
|
345
|
M18
|
4-19
|
3"
|
1.93
|
49
|
4.50
|
114
|
7.50
|
190
|
6.00
|
152.5
|
5.00
|
127
|
4.92
|
125
|
12.40
|
315
|
14.96
|
380
|
M18
|
4-19
|
|
4"
|
2.20
|
56
|
5.00
|
127
|
9.00
|
229
|
7.50
|
190.5
|
6.19
|
157
|
5.70
|
145
|
13.78
|
350
|
16.34
|
415
|
M20
|
8-19
|
|
5"
|
2.50
|
64
|
5.50
|
140
|
10.00
|
254
|
8.50
|
216
|
7.32
|
186
|
6.50
|
165
|
15.35
|
390
|
17.91
|
455
|
M20
|
8-22
|
|
6"
|
2.75
|
70
|
5.50
|
140
|
11.00
|
279
|
9.50
|
241.5
|
8.50
|
216
|
6.89
|
175
|
17.91
|
455
|
21.45
|
545
|
M20
|
8-22
|
|
8"
|
2.80
|
71
|
5.90
|
150
|
13.50
|
343
|
11.75
|
298.5
|
10.62
|
270
|
8.26
|
210
|
20.67
|
252
|
24.21
|
615
|
M24
|
8-22
|
|
10"
|
3.00
|
76
|
6.30
|
160
|
16.00
|
406
|
14.25
|
362
|
12.75
|
324
|
9.84
|
250
|
23.81
|
605
|
27.36
|
695
|
M24
|
12-25
|
|
12"
|
3.38
|
86
|
4.00
|
178
|
19.00
|
483
|
17.00
|
298.5
|
15.00
|
381
|
11.24
|
285
|
28.74
|
730
|
32.78
|
830
|
M27
|
12-25
|
|
14"
|
3.63
|
92
|
4.20
|
190
|
21.00
|
533
|
18.75
|
362
|
16.25
|
413
|
12.60
|
320
|
31.50
|
800
|
35.43
|
900
|
M27
|
12-29
|
|
16"
|
4.00
|
102
|
8.50
|
216
|
23.00
|
597
|
21.25
|
432
|
18.50
|
470
|
13.98
|
355
|
34.25
|
840
|
38.58
|
980
|
M30
|
16-29
|
|
18"
|
4.50
|
114
|
8.74
|
222
|
25.00
|
635
|
22.75
|
476
|
21.00
|
533
|
14.96
|
380
|
36.22
|
920
|
40.55
|
1030
|
M30
|
16-32
|
|
20"
|
5.00
|
127
|
9.00
|
229
|
27.50
|
399
|
25.00
|
540
|
23.00
|
584
|
16.34
|
415
|
39.37
|
1000
|
43.70
|
1110
|
M33
|
20-32
|
|
24"
|
6.06
|
154
|
10.50
|
267
|
32.00
|
813
|
29.50
|
578
|
27.25
|
692
|
18.70
|
475
|
45.51
|
1155
|
51.37
|
1305
|
M33
|
20-35
|
|
30"
|
6.50
|
165
|
11.50
|
292
|
38.75
|
985
|
36.00
|
635
|
33.75
|
857
|
22.38
|
580
|
54.13
|
1375
|
60.03
|
1525
|
M39
|
28-35
|
|
32"
|
7.50
|
190
|
12.50
|
318
|
41.75
|
1060
|
38.50
|
749.5
|
36.00
|
914
|
24.80
|
630
|
56.50
|
1435
|
62.40
|
1585
|
M39
|
28-41
|
|
36"
|
8.00
|
203
|
13.00
|
330
|
46.00
|
1168
|
42.75
|
914
|
40.25
|
1022
|
26.77
|
680
|
62.40
|
1585
|
69.48
|
1765
|
M20
|
32-41
|
|
D330W/F
連
接
尺
寸
|
6"
|
2.75
|
70
|
|
|
|
|
9.50
|
978
|
3.50
|
216
|
6.89
|
175
|
17.91
|
435
|
21.45
|
545
|
M20
|
8-22
|
8"
|
2.80
|
71
|
|
|
|
|
11.75
|
1085
|
10.62
|
270
|
8.26
|
210
|
20.67
|
525
|
24.21
|
615
|
M24
|
8-22
|
|
10"
|
3.00
|
76
|
|
|
|
|
14.25
|
240
|
12.75
|
324
|
9.84
|
250
|
23.81
|
605
|
27.36
|
695
|
M24
|
12-25
|
|
12"
|
3.38
|
86
|
|
|
|
|
17.00
|
298
|
15.00
|
381
|
11.24
|
285
|
28.74
|
730
|
32.78
|
830
|
M27
|
12-25
|
|
14"
|
3.63
|
92
|
|
|
|
|
18.25
|
362
|
16.25
|
413
|
12.64
|
320
|
31.50
|
800
|
35.43
|
900
|
M27
|
12-29
|
|
16"
|
4.00
|
102
|
|
|
|
|
21.25
|
432
|
18.50
|
470
|
13.98
|
355
|
34.25
|
870
|
38.58
|
980
|
M30
|
16-29
|
|
18"
|
4.50
|
114
|
|
|
|
|
22.75
|
476
|
21.00
|
533
|
14.96
|
380
|
36.22
|
920
|
40.55
|
1030
|
M30
|
16-32
|
|
20"
|
5.00
|
127
|
|
|
|
|
25.00
|
540
|
3.00
|
584
|
16.34
|
415
|
39.37
|
1000
|
43.70
|
1110
|
M33
|
20-32
|
|
24"
|
6.06
|
154
|
|
|
|
|
29.50
|
578
|
277.25
|
692
|
18.70
|
475
|
45.51
|
1156
|
51.37
|
1305
|
M33
|
20-35
|
|
30"
|
6.50
|
165
|
|
|
|
|
36.00
|
635
|
33.75
|
857
|
22.38
|
580
|
54.13
|
1375
|
60.03
|
1525
|
M39
|
28-35
|
|
36"
|
8.00
|
203
|
|
|
|
|
42.75
|
749
|
40.25
|
1022
|
26.77
|
680
|
62.40
|
1585
|
69.48
|
1765
|
M18
|
32-42
|
|
D315L
連
接
尺
寸
|
2"
|
1.72
|
43
|
4.25
|
108
|
6.50
|
165
|
5.00
|
914
|
3.62
|
92
|
4.33
|
110
|
11.02
|
280
|
13.58
|
345
|
M20
|
8-19
|
3"
|
2.50
|
64
|
4.50
|
114
|
8.26
|
210
|
6.63
|
1085
|
5.08
|
127
|
4.92
|
125
|
12.40
|
315
|
14.96
|
380
|
M20
|
8-22
|
|
4"
|
2.50
|
64
|
5.00
|
127
|
10.00
|
254
|
7.87
|
127
|
6.18
|
157
|
5.70
|
145
|
13.78
|
350
|
16.34
|
415
|
M20
|
8-22
|
|
5"
|
2.75
|
70
|
5.50
|
140
|
11.00
|
279
|
9.25
|
168
|
7.32
|
186
|
6.30
|
165
|
15.35
|
390
|
17.91
|
455
|
M20
|
12-22
|
|
6"
|
3.00
|
76
|
8.30
|
210
|
12.50
|
318
|
10.63
|
200
|
8.50
|
216
|
6.89
|
175
|
17.91
|
455
|
21.45
|
545
|
M24
|
12-26
|
|
8"
|
3.50
|
89
|
9.05
|
230
|
15.00
|
381
|
13.00
|
235
|
10.62
|
270
|
8.26
|
210
|
20.67
|
525
|
24.21
|
615
|
M27
|
16-29
|
|
10"
|
4.50
|
114
|
9.84
|
250
|
17.50
|
445
|
15.24
|
270
|
12.75
|
324
|
9.84
|
250
|
23.81
|
605
|
27.36
|
695
|
M30
|
16-32
|
|
12"
|
4.50
|
114
|
10.62
|
270
|
20.50
|
521
|
17.76
|
330
|
15.00
|
381
|
11.24
|
285
|
28.74
|
730
|
32.78
|
830
|
M30
|
20-32
|
|
14"
|
5.00
|
127
|
10.62
|
270
|
23.00
|
584
|
20.24
|
387
|
16.26
|
413
|
12.60
|
320
|
31.50
|
800
|
35.43
|
900
|
M33
|
20-35
|
|
16"
|
5.50
|
140
|
12.20
|
310
|
25.50
|
648
|
12.50
|
451
|
18.50
|
470
|
13.98
|
355
|
34.25
|
840
|
38.58
|
980
|
M33
|
24-35
|
|
18"
|
5.98
|
152
|
13.00
|
330
|
28.00
|
711
|
24.72
|
514
|
21.00
|
533
|
14.96
|
380
|
36.22
|
920
|
40.55
|
1030
|
M33
|
24-35
|
|
20"
|
5.98
|
152
|
13.80
|
350
|
30.50
|
775
|
27.00
|
571
|
23.00
|
584
|
16.34
|
415
|
39.37
|
1000
|
43.70
|
1110
|
M33
|
24-41
|
|
24"
|
7.00
|
178
|
15.35
|
390
|
36.00
|
914
|
32.00
|
628
|
27.24
|
692
|
18.70
|
475
|
45.51
|
1155
|
51.37
|
1305
|
M39
|
28-49
|
|
30"
|
9.01
|
229
|
17.71
|
450
|
43.00
|
1092
|
39.25
|
686
|
27.69
|
703
|
22.38
|
580
|
54.13
|
1375
|
60.03
|
1525
|
M45
|
32-53
|
|
36"
|
9.88
|
241
|
20.07
|
510
|
50.00
|
1270
|
46.00
|
813
|
34.88
|
886
|
26.77
|
680
|
62.40
|
1585
|
69.48
|
1765
|
M50
|
12-22
|
|
D330L
連
接
尺
寸
|
6"
|
3.00
|
76
|
|
|
|
|
10.63
|
997
|
8.50
|
216
|
6.89
|
175
|
17.91
|
455
|
21.45
|
545
|
M20
|
12-36
|
8"
|
3.50
|
89
|
|
|
|
|
13.00
|
1168
|
10.62
|
270
|
8.26
|
210
|
20.67
|
525
|
24.21
|
615
|
M24
|
16-29
|
|
10"
|
4.50
|
114
|
|
|
,
|
15.24
|
270
|
12.7, 5
|
324
|
9.84
|
250
|
23.81
|
605
|
27.36
|
695
|
M27
|
16-32
|
||
12"
|
4.50
|
114
|
|
|
|
|
17.76
|
330
|
15.00
|
381
|
11.24
|
285
|
28.74
|
730
|
32.78
|
830
|
M30
|
20-32
|
|
14"
|
5.00
|
127
|
|
|
|
|
20.24
|
387
|
16.26
|
413
|
12.60
|
320
|
31.50
|
800
|
35.43
|
900
|
M30
|
24-35
|
|
16"
|
5.50
|
140
|
|
|
|
|
22.30
|
451
|
18.50
|
470
|
13.98
|
355
|
34.25
|
840
|
38.58
|
980
|
M33
|
24-35
|
|
18"
|
5.98
|
152
|
|
|
|
|
24.72
|
514
|
21.00
|
533
|
14.96
|
380
|
36.22
|
920
|
40.55
|
1030
|
M33
|
24-35
|
|
20"
|
5.98
|
152
|
|
|
|
|
27.00
|
591
|
23.00
|
584
|
16.34
|
415
|
39.37
|
1000
|
43.70
|
1110
|
M33
|
24-41
|
|
24"
|
7.00
|
178
|
|
|
|
|
32.00
|
628
|
27.24
|
692
|
18.70
|
475
|
45.51
|
1155
|
51.37
|
1305
|
M39
|
28-49
|
|
30"
|
9.01
|
229
|
|
|
|
|
39.25
|
686
|
27.69
|
703
|
22.38
|
580
|
54.13
|
1375
|
60.03
|
1525
|
M45
|
32-52
|
|
36"
|
9.88
|
241
|
|
|
|
|
46.00
|
813
|
34.88
|
886
|
26.77
|
680
|
62.40
|
1585
|
69.48
|
1765
|
M50
|
32-52
|
訂貨須知:
