一、產品說明：
凱斯特牌鍛鋼截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
二、截止閥設計結構和特征：
截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
三、采用以下結構：
全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。

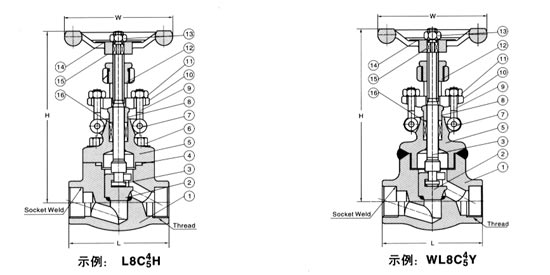

鍛鋼截止閥 800Lb
四、標準材質明細表：
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 420
|
A276 F22
|
A276 304(L)
|
A276 F316(L)
|
|
3
|
閥桿
|
A182 F6a
|
A182
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
5
|
閥蓋
|
A105N
|
A182 F22
|
A182/F304(L)
|
A182/F316(L)
|
|
6
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
圓柱銷
|
A276 420
|
A276 304
|
||
|
8
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
|
9
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
填料壓板
|
A105
|
F182 F304
|
||
|
11
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
閥桿螺母
|
A276 410
|
|||
|
13
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
銘牌
|
SS
|
|||
|
15
|
手輪
|
A197
|
|||
|
16
|
填料
|
柔性石墨
|
PTFE
|
||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
五、凱斯特牌J61H-800LB鍛鋼截止閥尺寸和重量（Kg）：
|
NPS
|
縮徑
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
/
|
|
全徑
|
/
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
|
H（開）
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
|

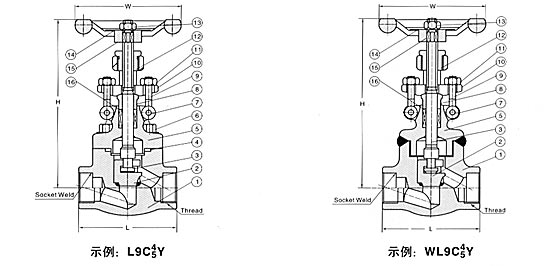

鍛鋼截止閥 900Lb～1500Lb
六、標準材質明細表：
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
||
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 420
|
A276 F22
|
A276 304(L)
|
A276 F316(L)
|
|
3
|
閥桿
|
A182 F6a
|
A182
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
5
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
6
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
圓柱銷
|
A276 420
|
A276 304
|
||
|
8
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
|
9
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
填料壓板
|
A105
|
F182 F304
|
||
|
11
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
閥桿螺母
|
A276 420
|
|||
|
13
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
銘牌
|
SS
|
|||
|
15
|
手輪
|
A197
|
|||
|
16
|
填料
|
柔性石墨
|
PTFE
|
||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
七、凱斯特牌J61H-800LB鍛鋼截止閥尺寸和重量（Kg）：
|
NPS
|
縮徑
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
/
|
|
全徑
|
/
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
|
H（開）
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
|
訂貨須知：
一、①J61H-800LB鍛鋼截止閥產品名稱與型號②J61H-800LB鍛鋼截止閥口徑③J61H-800LB鍛鋼截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J61H-800LB鍛鋼截止閥型號，請按J61H-800LB鍛鋼截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
