一、產品[X47W油密封旋塞閥]的詳細資料:
主要優點如下：1)適用于經常操作，啟閉迅速、輕便。 2)流體阻力小。 3)結構簡單，相對體積小，重量輕，便于維修。 4)密封性能好 5)不受安裝方向的限制，介質的流向可任意。 6) 無振動，噪聲小。
產品名稱： 油密封旋塞閥
二、主要性能規范：
|
公稱壓力PN(MPa) |
試驗壓力PS(MPa) |
工作壓力P（MPa） |
適用介質 |
適用溫度(℃)聚四氟乙烯 |
|
|
殼體 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
1.0 |
煤氣、油品 |
≤100 |

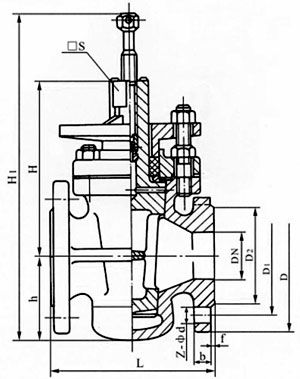

三、凱斯特牌X47油密封旋塞閥主要尺寸：
|
公稱通徑DN（mm） |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
□S |
Z-∮d |
H1 |
|
|
50 |
170 |
160 |
125 |
100 |
32 |
4-∮18 |
315 |
|
65 |
220 |
180 |
145 |
120 |
36 |
4-∮18 |
360 |
|
80 |
250 |
195 |
160 |
135 |
46 |
4-∮18 |
455 |
|
100 |
300 |
215 |
180 |
155 |
50 |
8-∮18 |
500 |
|
125 |
350 |
245 |
210 |
185 |
55 |
8-∮18 |
510 |
|
150 |
400 |
280 |
240 |
210 |
60 |
8-∮23 |
605 |
|
200 |
480 |
335 |
295 |
265 |
60 |
8-∮23 |
760 |
|
250 |
530 |
390 |
350 |
320 |
85 |
12-∮23 |
800 |
|
300 |
610 |
440 |
400 |
368 |
100 |
12-∮23 |
820 |
四、主要零件材料：
|
零件名稱 |
閥體、塞子 |
填料 |
墊片 |
|
材料 |
灰鑄鐵 |
橡膠石棉盤根 |
橡膠石棉板 |
訂貨須知：
一、①X47油密封旋塞閥產品名稱與型號②X47油密封旋塞閥口徑③X47油密封旋塞閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的X47油密封旋塞閥型號，請按X47油密封旋塞閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
