真空閥類

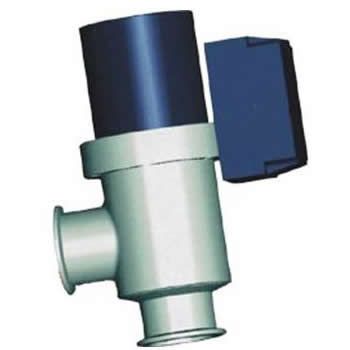

GDC-5型、GDC-J型電磁高真空擋板閥
    • 產品型號:
    • GDC-5型、GDC-J型
    • 產品口徑:
    • 25～300mm
    • 產品壓力:
    • 1.6-6.4MPa
    • 產品材質:
    • 鑄鋼、不銹鋼
產品說明
  • 一、產品[電磁高真空擋板閥]詳細資料：
    產品名稱：電磁高真空擋板閥
    產品型號：GDC-5型、GDC-J型
    產品口徑：DN25-DN300
    壓 力： 0.6mpa-6.4mpa
    材 質： 鑄鋼、不銹鋼、鉻鉬鋼
    詳細資料：GDC-Q5型電磁高真空帶充氣閥連接在高低真空系統上，該閥通電閥板打開，同時封閉充氣口，將P、A端管路接通；斷電時閥板關閉，切斷P、A端管路，保證系統的真空度，同時打開充氣口，通過F端向A端充氣。
    凱斯特牌GDC-5型電磁高真空擋板閥連接在高低真空管路上，用來接通或切斷真空系統的氣流。GDC-Q5型、GDC-5型真空閥適用的工作介質為潔凈的空氣和非腐蝕性氣體。適用范圍：10 5 ～1.3*10 -4
    主要零件材料:
    閥體、閥板：碳鋼或不銹鋼
    密封件：丁腈橡膠、氟橡膠、波紋管（軸封）。
    二、主要技術性能：
    型號
    GDC-5
    通徑（DN）
    5
    適合范圍（Pa）
    10 5 ～6.7x10 -4
    閥門漏率(Pa.L/S)
    ≤1.3x10-4
    電源電壓（V/Hz）
    220/50
    線圈溫升（℃）
    ≤65
    安裝位置
    任意
    連接標準
    1）GB4982；2）焊接式連接

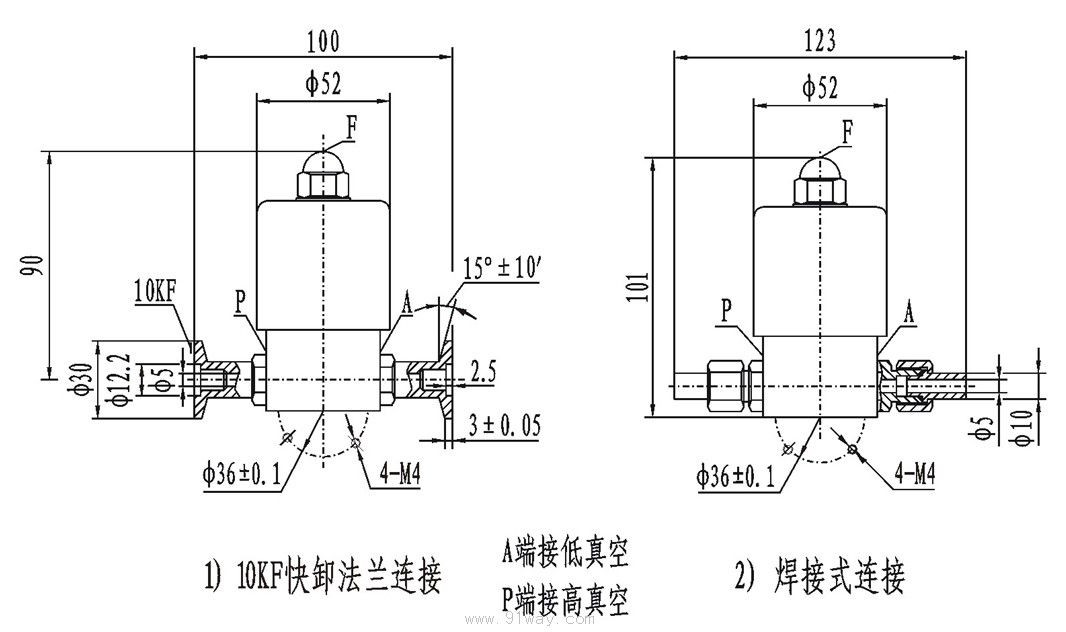

    三、凱斯特牌電動真空電磁閥主要外形尺寸、性能參數：
    型號
    公稱通徑
    (DN)
    外形尺寸
    性能參數
    備 注
    直徑
    長
    高
    連接方式
    漏氣率(Pa.L/S)
    輸入電源(V)
    功耗(W)
    GDC-5
    5
    52
    123
    101
    焊接式接管
    6.7x10-4
    AC:220
    8
    1.閥體材料:1Cr18Ni9Ti
    2.適用溫度:-25～40℃

    四、產品[GDC-J型電磁高真空擋板閥]詳細資料：
    GDC-J型電磁高真空擋板閥是以電磁力為動力直接帶動閥板動作，使閥門開啟或關閉。適用于真空系統中，用來切斷或?qū)饬?。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號。
    主要零件材料:
    閥體、閥板：碳鋼或不銹鋼
    密封件：丁腈橡膠、氟橡膠、波紋管（軸封）。
    產品詳細說明：
    GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。
    適用的工作介質為空氣、非腐蝕性及不含顆?；覊m的氣體。
    五、主要技術性能
    適用范圍(Pa)
    10 5 ～6.7×10 -4
    閥門漏率(Pa.L/S)
    ≤6.7x10-4
    適用溫度（℃）
    -25～+40
    線圈溫升（℃）
    ≤65
    開閉時間（S）
    3～5
    電源電壓（V/Hz）
    220/50
    安裝方式
    垂直

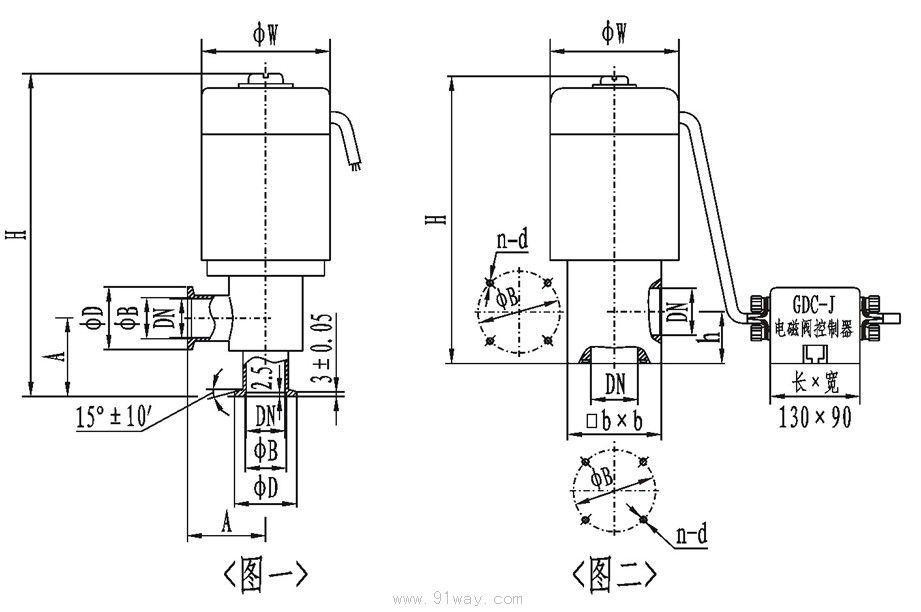

    六、（圖一）（KF）連接及外形尺寸
    型號
    通徑(DN)
    ΦW
    ΦD
    ΦB
    H
    A
    法蘭標準
    GDC-J 16A /KF
    16
    68
    30
    17.2
    186
    40
    GB4982
    GDC-J 25A /KF
    25
    82
    40
    26.2
    193
    50
    GDC-J40/KF
    40
    110
    55
    41.2
    270
    65
    GDC-J 50A /KF
    50
    125
    75
    52.2
    307
    70
    /
    七、（圖二）連接及外形尺寸
    型號
    通徑(DN)
    ΦW
    ΦB
    H
    h
    bxb
    n-b
    法蘭標準
    GDC-J16A
    16
    68
    42
    165
    28
    48x48
    4-M5
    JB919
    GDC-J25A
    25
    82
    55
    190
    35
    58x58
    4-M6
    GDC-J32
    32
    92
    64
    217
    40
    68x68
    4-M6
    GDC-J40
    40
    110
    70
    240
    44
    80x80
    4-M6
    GDC-J50A
    50
    125
    90
    285
    56
    95x95
    4-M8
    GDC-J65
    65
    135
    105
    315
    65
    115x115
    4-M8
    GDC-J80
    80
    165
    125
    358
    75
    140x140
    4-M8
    訂貨須知：
    一、①電動真空電磁閥產品名稱與型號②電動真空電磁閥口徑③電動真空電磁閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的電動真空電磁閥型號，請按電動真空電磁閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
