真空閥類
GJ41X管夾閥
    • 產品型號:
    • GJ41X
    • 產品口徑:
    • 20-200mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 灰鑄鐵,金屬夾石墨,氟橡膠
產品說明
  • 一、產品[GJ41X管夾閥]詳細資料:
    產品名稱:管夾閥
    產品型號:GJ41X
    GJ41X結構和工作原理:
       (1)結構:本閥門由左右閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。
       (2)工作原理:當順轉手輪時,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉極點,切勿盡力或多人輔助,禁用其他工具開閉。
    GJ41X安裝及維修:
       伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
       (1)本廠生產管夾閥尺寸符合機械工業部標準,出廠前經過試驗, 按規定10Kg/cm2持續5分鐘無泄漏,安裝時不必拆洗調整更動。
       (2)本閥在管道上任意安裝,沒有介質流向限制,久時使用,如有磨損或泄漏只需將閥體拆下,調換新管套,其閥體可長期使用,經濟的確實惠。
    二、GJ41X-6L管夾閥零件材料



    閥體
    套管
    閥桿
    壓桿、手輪
    托架
    鋁合金
    橡膠
    鑄銅、碳鋼
    鑄鐵
    球墨鑄鐵



    三、GJ41X-6L管夾閥技術參數



    公稱通徑
    公稱壓力
    適用溫度
    適用介質
    DN25~300
    0.6MPa
    小于85度
    礦漿、磨料、干濕性粉塵類

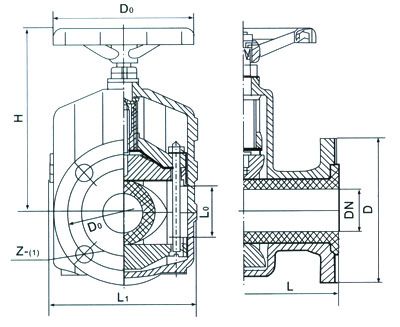

    四、凱斯特牌管夾閥主要連接尺寸及外型尺寸:
    公稱通徑
    主要連接尺寸及外型尺寸 Main outline dimensions and connection dimensions
    重量(KG)
    L
    D
    D1
    D2
    b
    Z-Ø
    20
    135
    105
    75
    55
    16
    4-14
    2.5
    25
    145
    115
    85
    65
    16
    4-14
    3
    32
    160
    135
    100
    78
    18
    4-18
    4
    40
    180
    145
    110
    85
    18
    4-18
    6
    50
    210
    165
    125
    100
    20
    4-18
    7.5
    65
    250
    185
    145
    120
    20
    4-18
    9.5
    80
    300
    190
    160
    135
    22
    4-18
    16
    100
    350
    215
    180
    155
    22
    8-18
    20
    125
    430
    245
    210
    185
    25
    8-18
    28
    150
    500
    280
    240
    210
    25
    8-23
    43
    200
    650
    335
    295
    265
    32
    8-23
    80
    五、概況:電解槽用管夾閥因采用特種工程塑料制成,體積小,重量輕, 閥體及一切配件均有較強耐腐蝕性能。閥門適用內外受酸浸蝕的環境下,保持正常工作。杜絕內泄外漏,方便清槽工作,實踐證明,它取代了不銹鋼夾子,結束了采用球閥旋塞閥或其它閥門歷史。其結構與工作原理同上管夾閥。
    六、安裝及維修:(1)將電觸槽下方伸出地面塑料管插入小閥門一端膠管,另一端把我廠配套供應塑料管插入,出口伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
       (2)久時使用,如有磨損或泄漏只要打開左右閥體調換管套,其閥可長期使用。
    公稱通徑
    主要連接尺寸
    重量
    L1
    L2
    32
    145
    220
    550
    配彎管
    使用尺寸按用戶要求
    160
    40
    145
    240
    650
    配彎管
    使用尺寸按用戶要求
    200
    訂貨須知:
    一、①管夾閥產品名稱與型號②管夾閥口徑③管夾閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的管夾閥型號,請按管夾閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
