水力控制閥系列
500X泄壓閥/持壓閥
    • 產品型號:
    • 500X
    • 產品口徑:
    • 20-800mm
    • 產品壓力:
    • 1.0-2.5Mpa
    • 產品材質:
    • 鑄鋼、鑄鐵、不銹鋼
產品說明
  • 一、產品[500X泄壓閥]的詳細資料:
    產品型號:500X
    產品名稱:泄壓閥
    產品特點:凱斯特牌500x泄壓/持壓閥王要用于消防或其他供水系統中,以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置.并且閥門控制系統的進口處裝有一個自清潔濾網,利用流體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統.確保系統循環暢通無阻,使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長適用于600口徑以下的管道。
    結構特點和用途:
        500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
    工作原理:
    1、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。
      2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。
    二、主要技術參數
    公稱壓(Mpa)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    適用介質
    介質溫度(℃)
    1.0
    1.5
    1.1
    0-80
    1.6
    2.4
    1.76
    2.5
    3.75
    2.75

    三、主要零件材料:

    零件名稱
    零件材料
    閥體 閥蓋
    WCB
    閥座 閥盤
    銅合金
    密封圈 O型圈
    丁腈橡膠
    閥桿
    2Cr13
    彈簧
    50CrVA
    針型閥
    銅合金
    球閥
    銅合金
    浮球閥
    銅合金
    微型過濾器
    不銹鋼

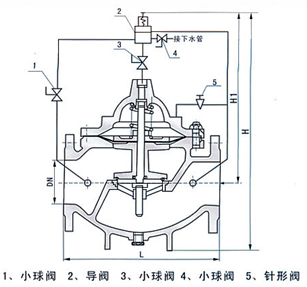

    四、凱斯特牌流量控制閥主要外形連接尺寸:

    DN
    L
    A
    A1
    H
    H1
    F
    D mm
    D1 mm
    D2 mm
    n-Φd
    mm
    mm
    mm
    mm
    mm
    mm
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    PN1.0
    PN1.6
    PN2.5
    20
    150
    330
    130
    550
    463
    116
    105
    105
    105
    75
    75
    75
    58
    58
    56
    4-13.5
    4-13.5
    4-14
    25
    160
    330
    130
    550
    463
    116
    115
    115
    115
    85
    85
    85
    68
    68
    65
    4-13.5
    4-13.5
    4-14
    32
    180
    330
    130
    550
    463
    116
    140
    140
    140
    100
    100
    100
    78
    78
    76
    4-17.5
    4-17.5
    4-18
    40
    200
    345
    135
    610
    516
    170
    150
    150
    150
    110
    110
    110
    88
    88
    84
    4-17.5
    4-17.5
    4-18
    50
    203
    345
    135
    610
    516
    170
    165
    165
    165
    125
    125
    125
    102
    102
    99
    4-17.5
    4-17.5
    4-18
    65
    216
    355
    140
    625
    520
    180
    185
    185
    185
    145
    145
    145
    122
    122
    118
    4-17.5
    4-17.5
    8-18
    80
    241
    360
    146
    645
    537
    210
    200
    200
    200
    160
    160
    160
    133
    133
    132
    8-17.5
    8-17.5
    8-18
    100
    292
    400
    156
    750
    596
    275
    220
    220
    235
    180
    180
    190
    158
    158
    156
    8-17.5
    8-17.5
    8-22
    125
    330
    420
    170
    808
    655
    310
    250
    250
    270
    210
    210
    220
    184
    184
    184
    8-17.5
    8-17.5
    8-26
    150
    356
    435
    186
    864
    710
    355
    285
    285
    300
    240
    240
    250
    212
    212
    211
    8-22
    8-22
    8-26
    200
    495
    480
    206
    1135
    805
    460
    340
    340
    360
    295
    295
    310
    268
    268
    274
    8-22
    12-22
    12-26
    250
    622
    530
    226
    1185
    855
    500
    395
    405
    425
    350
    355
    370
    320
    320
    330
    12-22
    12-26
    12-30
    300
    698
    575
    246
    1325
    955
    580
    445
    460
    485
    400
    410
    430
    370
    370
    389
    12-22
    12-26
    16-30
    350
    787
    620
    275
    1385
    990
    640
    505
    520
    555
    460
    470
    490
    430
    430
    448
    16-22
    16-26
    16-33
    400
    914
    635
    286
    1445
    1030
    715
    565
    580
    620
    515
    525
    550
    482
    482
    503
    16-26
    16-30
    16-36
    450
    978
    665
    320
    1445
    1030
    780
    615
    640
    670
    565
    585
    600
    532
    550
    548
    20-26
    20-30
    20-36
    500
    1075
    695
    348
    1530
    1120
    830
    670
    715
    730
    620
    650
    660
    585
    585
    609
    20-26
    20-33
    20-36
    600
    1230
    720
    372
    1565
    1160
    920
    780
    840
    845
    725
    770
    770
    685
    685
    720
    20-30
    20-36
    20-39
    700
    1650
    770
    422
    1755
    1250
    980
    895
    910
    960
    840
    840
    875
    800
    800
    820
    24-30
    24-36
    24-42
    800
    1750
    805
    458
    2230
    1515
    1050
    1015
    1025
    1085
    950
    950
    990
    905
    905
    928
    24-33
    24-39
    24-48

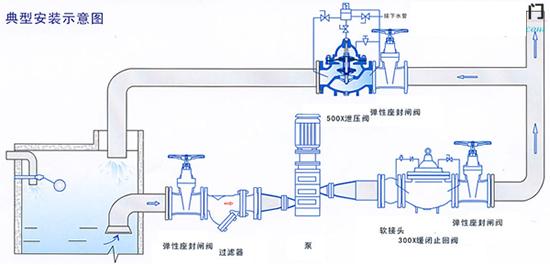

    安裝示意圖



    訂貨須知:
    一、①泄壓/持壓閥產品名稱與型號②泄壓/持壓閥口徑③泄壓/持壓閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的泄壓/持壓閥型號,請按泄壓/持壓閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
