產品匯總

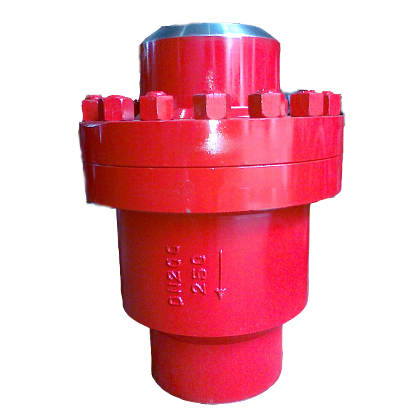

DH61B高壓升降式止回閥

- 產品型號:
- DH61B
- 產品口徑:
- 25-150mm
- 產品壓力:
- 16.0-35.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[DH61B高壓升降式止回閥]的詳細資料：

產品名稱：高壓升降式止回閥

產品型號：DH61B-160P,DH61B-250P,DH61B-160

產品簡介：DH61B-160P,DH61B-250P,DH61B-160采用不銹鋼材料制成高硬度的球形閥芯，配合較高硬度的不銹鋼閥座，采用線接觸密封，故密封性能可靠，經久耐用。閥體及主要承壓件均經詳細的強度校核，使用安全可靠。

本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥芯而使閥門關閉，阻止介質逆流，起止回作用。
本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式安裝均可。

DH61B-200C,DH61B-350C結構特點

（1）上、下閥體用螺紋連接。成流線造型，造型美觀
（2）閥門閥瓣、閥座密封面堆焊司太立合金，高硬度經久耐用，永不磨損
（3）內部結構彈簧加載直通式，閥門在開啟和關閉中無噪音，流體運動方向改變小，壓力損失少，減少水錘，經濟節能。（結構優良）
（4）制造和驗收條件按JB450的規定。（嚴格按標準生產）
（5）可直通或立式安裝（安裝方便）
（6）質保一年，（售后服務有保證）
適用于壓力為10-40MPa的管道。密封性能可靠,經久耐用。是廣泛應用于石油、水電、煤礦、化工等行業的理想產品。

二、高壓升降式對焊止回閥設計標準及規范：

閥門制造：GB12235-1994

閥門試驗: GB/T13927-1992

公稱壓力（MPa）	16.0	20.0	25.0	35.0
殼體試驗壓力（MPa）	24.0	30.0	37.5	52.5
密封試驗壓力（MPa）	17.6	22.0	27.5	38.5
適用介質	水、油品等非腐蝕性介質
適用溫度	-29℃-120℃

三、BH61B高壓升降式對焊止回閥外形連接尺寸：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D0	D1
16 20	25	180	22	42
	32	200	29	54
	40	230	36	60
	50	260	45	73
	65	290	58	89
	80	340	72	108
	100	400	90	133
	125	550	115	159
	150	600	135	192

訂貨須知：
一、①高壓升降式對焊止回閥產品名稱與型號②高壓升降式對焊止回閥口徑③高壓升降式對焊止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特閥門高壓升降式對焊止回閥型號，請按高壓升降式對焊止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
