電站閥
J764Y高壓加熱器用入口閥
    • 產品型號:
    • J764Y
    • 產品口徑:
    • 150-350mm
    • 產品壓力:
    • 16.0-32.0Mpa
    • 產品材質:
    • WCB 不銹鋼
產品說明

  • J764Y高壓加熱器用入口閥簡介

    一、用途

    入口閥、止回閥分別安裝在高壓加熱器的進口和出口。這兩種閥門配套使用，當入口閥關閉高壓加熱器的進口，同時止回閥關閉了高壓加熱器的出口，給水通過旁路進入鍋爐，此時高壓加熱器停止運行。從而起到了保護高壓加熱器的作用。

    二、標準及規范
    制造標準
    壓力溫度等級
    結構長度
    焊接端
    檢驗與試驗
    JB/T3595
    ASME B16.34
    JB/T3595
    ASME B16.34
    JB/T3595
    ASME B16.10
    JB/T3595
    ASME B16.25
    JB/T3595
    API 598

    三、性能規范

    公稱壓力 PN (Mpa)
    水壓強度試驗壓力 Ps (Mpa)

    活塞室
    活塞室除外
    20
    1.21
    30
    32
    1.21
    48

    四、動作原理 :

    此閥門與止回閥配套使用，往高壓加熱器注滿水后，借作用于閥桿截面的壓差而使閥門自動開啟，當高壓加熱器發生事故管系破裂而使用水位超過允許水位時，水位信號通過電器裝置打開快速啟閉閥，凝結水進入活塞上部，將閥門關閉，給水切換到旁路，高壓加熱器安全解列。
    五、結構優勢與特點
    1. 閥門中腔采用壓力自緊密結構，密封性好；
    2. 閥瓣、閥座密封面采用堆焊硬質合金而成，耐磨、抗擦傷性能好。
    3．閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
    4.活塞室內表面經鍍鉻處理。
    六、安裝及使用說明
    1．閥門應垂直安裝，閥門與管道焊好后，應清洗干凈，清除焊渣等污物。
    2．凝結水系統要裝上過濾器，以保證進入活塞上部水質干凈。
    3．凝結水旁路管上要裝兩塊孔徑為1.5mm的節流圈，使活塞室內經常保持有水，以免生銹。
    4．采用的凝結水壓力為P=0.59-0.98Mpa.
    5. 必須按箭頭所示介質流向進行安裝。
    6. 凝結水管路聯絡示意圖
    1.過濾器 2.截止閥Dg50 3.快速啟閉閥Pg25,Dg50 4.節流圈ф.5,2塊 5.液壓活塞(入口閥)6.截止閥Pg16 Dg20 7.截止閥Pg16,Dg20

    高加入口閥 J764Y-20

    七、主要零件材料：

    件號
    1
    2
    3
    4
    5
    6
    零件名稱
    閥體
    閥蓋
    閥瓣
    閥桿
    密封圈
    支架
    材 料
    優質碳鋼
    鉻鉬鋼
    增強柔軟石墨
    碳鋼

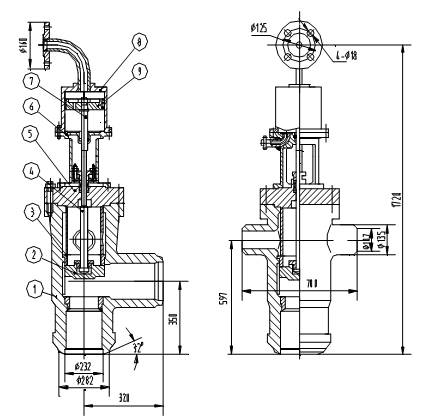

    八、主要外形及連接尺寸
    型 號
    L
    H1
    H2
    H3
    H
    D1
    D2
    D3
    D4
    D5
    D6
    J764Y-200 DN150
    550
    375
    375
    610
    1610
    158
    194
    158
    194
    65
    89
    J764Y-200 DN175
    680
    375
    375
    610
    1610
    186
    225
    186
    225
    90
    110
    J764Y-200 DN225
    700
    320
    320
    567
    1720
    230
    280
    230
    280
    113
    155
    J764Y-250 DN300
    800
    550
    470
    770
    1985
    307
    385
    307
    385
    170
    200
    J764Y-320 DN300
    900
    600
    600
    838
    1900
    296
    412
    296
    412
    169
    225
    J764Y-320 DN350
    1300
    700
    700
    1005
    2159
    353
    464
    353
    464
    254
    329
    注：1. 配管尺寸可按用戶提供的尺寸。 2．根據用戶要求可提供電動、液動、氣動等驅動裝置。
    訂貨須知：
    一、①高加進口閥產品名稱與型號②高加進口閥口徑③高加進口閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的高加進口閥型號，請按高加進口閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
