電站閥
H61Y高壓電站止回閥
    • 產品型號:
    • H61Y
    • 產品口徑:
    • 10-100mm
    • 產品壓力:
    • 10.0-32.0Mpa
    • 產品材質:
    • WCB 不銹鋼
產品說明
  •  一、產品[H61Y高壓電站止回閥]詳細資料：
    高壓電站止回閥型號：H61Y
    口徑：DN15～600mm
    壓力：PN25.0～32.0MPa
    溫度：≤540℃
    材料：增強柔性石墨、硬質合金
    設計標準：E101、JB/T3595-93
    產品慨述及用途：
    高壓電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。焊接連接的止回閥適用于公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。
    產品結構特點：
    1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
    2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
    3.支管兩端為對焊連接，適應不同的接管要求。閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。4.閥體、閥蓋均為模鍛件。閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
    5.高溫耐壓部件采用優質耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。止回閥應安裝在水平管道上介質流向從下往上流（正流）。
    產品執行標準:
    1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。
    2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。
    3、壓力-溫度等級按E101、JB/T3595  API598　GB9131 標準規定。
    4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25標準規定或按用戶配管尺寸要求
    二、H61Y-200 H61Y-250 H61Y-320高壓電站止回閥性能規范:
    公稱壓力PN（MPa）
    試驗壓力Ps（MPa）
    工作壓力
    工作溫度（度）
    適用介質
    強度
    密封（液）
    P54
    P55
    P57
    10.0
    15.0
    11.0



    ≤425
    水、蒸氣、油品
    16.0
    24.0
    17.6



    20.0
    30.0
    22.0



    25.0
    37.5
    27.5



    32.0
    48.0
    36.0



    P5410
    30.0
    22.0
    10


    ≤540
    蒸汽
    P5414
    37.5
    27.5
    14


    P5417
    48.0
    36.0
    17


    P5510
    37.5
    27.5

    10

    ≤550
    P5514
    48.0
    36.0

    14

    P5517
    53.0
    39.0

    17

    P5710
    48.0
    36.0


    10
    ≤570
    P5714
    55.0
    40.0


    14
    P5717
    60.0
    44.0


    17

    三、H61Y-200 H61Y-250 H61Y-320高壓電站止回閥主要零件材料:

    型號
    零件名稱
    閥體
    閥瓣
    彈簧
    閥桿
    填料
    壓板
    閥蓋
    鎖緊螺母
    H61Y-250
    H61Y-320
    碳鋼
    碳鋼
    彈簧鋼
    不銹鋼
    柔性石墨
    碳鋼
    碳鋼
    優質碳素鋼
    H61Y-P54100V
    H61Y-P57170V
    鉻鑰釩鋼
    鉻鑰釩鋼
    彈簧鋼
    鉻鑰釩鋼
    柔性石墨
    鉻鑰釩鋼
    鉻鑰釩鋼
    鉻鑰鋼

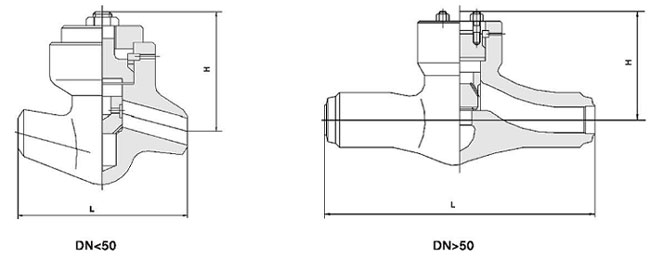

    四、H61Y-250 H61Y-320高壓電站止回閥安裝尺寸及重量：

    GB 25.0MPa
    DN
    10
    15
    20
    25
    32
    40
    50
    65
    80
    100
    L
    120
    170
    170
    170
    200
    230
    350
    326
    470
    560
    H
    155
    200
    210
    210
    245
    270
    300
    410
    370
    420
    Wt
    2.5
    8.5
    9
    10
    14
    21
    28
    -
    -
    -
    GB 32.0MPa
    DN
    10
    15
    20
    25
    32
    40
    50
    65
    80
    100
    L
    120
    170
    170
    170
    200
    230
    350
    326
    470
    560
    H
    155
    200
    210
    210
    245
    270
    300
    410
    370
    420
    Wt
    2.5
    8.5
    9
    10
    14
    21
    28
    -
    -
    -
    P54140V
    DN
    10
    15
    20
    25
    32
    40
    50
    65
    80
    100
    L
    120
    170
    170
    170
    200
    230
    350
    326
    470
    560
    H
    155
    200
    210
    210
    245
    270
    300
    410
    370
    420
    Wt
    2.5
    8.5
    9
    10
    14
    21
    28
    -
    -
    -
    P54170V
    DN
    10
    15
    20
    25
    32
    40
    50
    65
    80
    100
    L
    120
    170
    170
    170
    200
    230
    350
    326
    470
    560
    H
    155
    200
    210
    210
    245
    270
    300
    410
    370
    420
    Wt
    2.5
    8.5
    9
    10
    14
    21
    28
    -
    -
    -
    P57170V
    DN
    10
    15
    20
    25
    32
    40
    50
    65
    80
    100
    L
    120
    170
    170
    170
    200
    230
    350
    326
    470
    560
    H
    155
    200
    210
    210
    245
    270
    300
    410
    370
    420
    Wt
    2.5
    8.5
    9
    10
    14
    21
    28
    -
    -
    -

    訂貨須知：

    一、①H61Y-200 H61Y-250 H61Y-320高壓電站止回閥產品名稱與型號②-200 H61Y-250 H61Y-320高壓電站止回閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特閥門H61Y-250 H61Y-320高壓電站止回閥型號，請按-200 H61Y-250 H61Y-320高壓電站止回閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
